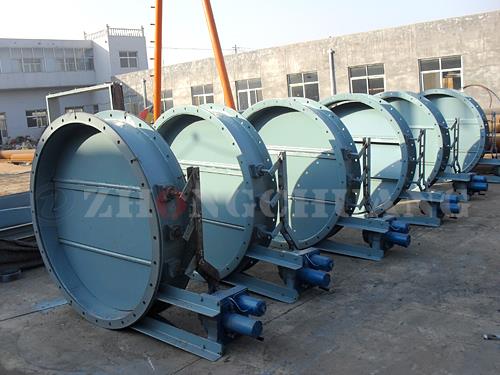

工業通風管道調節和控制介質流量的電動風門作為關鍵設備，通過調節開關控制風門閥軸開啟和關閉以圓形擋板門作為啟閉元件，達到全開和全關的作用。結構上主要由殼體、擋板、端軸、閥桿、軸封、電動執行機構等組成。

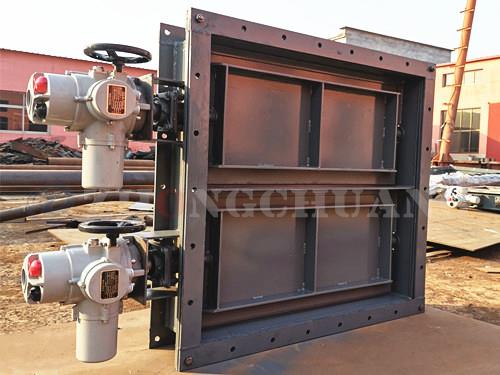

殼體作為風門的外殼，是流體通道和連接管道的部分。根據管道截面形狀采用圓形、矩形或異形。通常采用碳鋼、不銹鋼及其它合金材質。擋板作為核心啟閉件安裝于閥桿上，在軸心作0-90°的旋轉，通過調節擋板的開啟角度，啟閉來進行煙氣介質流量的調節。電動執行機構提供轉動閥桿的動力，有手動（手柄、手輪）用于小口徑不需要頻繁調節的工況；電動（電動調節型、電動開關型）可實現遠程控制、自動調節和接入自動化系統。氣動/液壓適用于需要快速動作的工況。
